NSObject

参考：
https://halfrost.com/objc_runtime_isa_class/
http://www.cocoawithlove.com/2010/01/what-is-meta-class-in-objective-c.html
https://draveness.me/method-struct

NSObject 协议中定义的多种方法，是 OC 代码与 Runtime 发生交互的重要位置。

NSObject 基类

这个类与 NSObject 协议定义在了一个文件 Public Headers/NSObjects.h 中：

1
2
3
4
5
OBJC_ROOT_CLASS
OBJC_EXPORT
@interface NSObject <NSObject> {
    Class isa  OBJC_ISA_AVAILABILITY;
}

其中：

OBJC_ROOT_CLASS 是一个宏：

1
2
3
4
5
6
7
#if !defined(OBJC_ROOT_CLASS)
#   if __has_attribute(objc_root_class)
#       define OBJC_ROOT_CLASS __attribute__((objc_root_class))
#   else
#       define OBJC_ROOT_CLASS
#   endif
#endif

它为 NSObject 这个类附加了 objc_root_class 这个属性，这是 GNU C 的特性，见：Attribute

OBJC_EXPORT 也是一个宏，它标记了这个类可以被任意外部位置访问到；
isa 是一个变量名，Class 是一个变量类型，OBJC_ISA_AVAILABILITY 也是一个宏，在 ObjC2 版本以后，isa 这个变量被标记为过期的属性，具体在 objc_object 中实现（下面详细解释）。

Class 与 id 的定义在 Public Headers/objc.h 这个文件中：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
#if !OBJC_TYPES_DEFINED
/// An opaque type that represents an Objective-C class.
typedef struct objc_class *Class;

/// Represents an instance of a class.
struct objc_object {
    Class isa  OBJC_ISA_AVAILABILITY;
};

/// A pointer to an instance of a class.
typedef struct objc_object *id;
#endif

`objc_class` 或 `Class`

这个类是所有Objective-C 类的夫类。

在 Objc2 之前，该类的定义在 Public Headers/runtime.h 中，参考意义不大就不列举了，就是一个简单的字段组合。在 2006 年苹果公司发布 Objcive-C 2.0 之后，该类的定义在 Public Headers/objc-runtime-new.h 这个文件中：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
struct objc_class : objc_object {
    // Class ISA;
    Class superclass;
    cache_t cache;             // formerly cache pointer and vtable
    class_data_bits_t bits;    // class_rw_t * plus custom rr/alloc flags

  	class_rw_t *data() {
      	return bits.data();
    }
  	void setData(clas_rw_t *newData) {
      	bits.setData(newData);
    }
		// 此处有省略一些类方法...
}

superclass 是用于指向夫类的指针（NSObject 中也有一个同名的类方法）；
cache 是方法缓存；
class_data_bits_t 是一个封装了比特位的类，bits 是这个类对应实例的方法链表。

这个类主要封装了与面向对象相关的方法，比如继承、哈希化等。

`objc_object` 或 `id`

这个类是包括 object_class 在内的所有实例对象的夫类。

它定义在了文件 Project Headers/objc-private.h，是一个不对外暴露的私有类（对外暴露为 id）：

1
2
3
4
5
6
7
8
9
struct objc_object {
private:
    isa_t isa;
  	// 此处有省略一些类方法...

public:
  	Class ISA();
  	Class getIsa();
}

isa 这个变量是这个类最核心的功能，它用于指定实例实现的类。观察函数也会发现，它主要实现 dealloc / retain / release 等析构、初始化、内存管理相关的工作。

小结：MetaClass

由上面的分析我们得出一个重要的结论：Objective-C 中类也是一个对象，这个对象是单例模式。实际上这些单例模式的对象是在 main 函数执行之前，从 dyld 到 runtime 这期间创建的。

既然 OC 类派生自 objc_object，它就一定有 isa 这个成员，那么 OC 类的 isa 指针应该指向哪里呢？

这就牵涉到 isa 最重要的作用：消息传递。这里简单介绍一下消息传递的流程：

当源代码向一个对象发送消息时，会首先查找这个这个对象的 isa 参数；
isa 参数指向一个类，Runtime 查找这个类的方法链表中查找并执行这个方法；

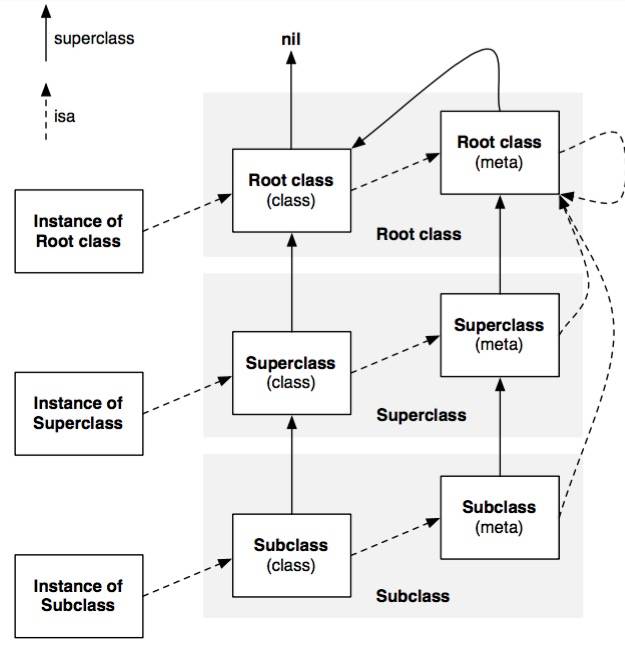

因此为了使 Objective-C 中的类也可以同样接受消息，Objective-C 将类方法分离了出去，称作元类（即 Meta Class）。Instance、Class、Meta-Class 三者的关系大致如下图：

其中的 superclass 为 nil 的 Root class 即为 NSObject。NSObject 本质是 objc_class 这个类的单例。

`isa_t`

之前也提到了，在 Objective-C 中比较核心的 isa，它的类型为 isa_t。它的实现如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
union isa_t
{
    isa_t() { }
    isa_t(uintptr_t value) : bits(value) { }

    Class cls;
    uintptr_t bits;

#if defined(ISA_BITFIELD)
  	struct {
      	ISA_BITFIELD;
    };
#endif
		// 下面分别为 __arm64__ 与 __x86_64__ 定义了两个文件...
}

`class_data_bits_t`

objc_class 的一个成员的类型为 class_data_bits_t，它的声明如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
struct class_data_bits_t {
    // Values are the FAST_ flags above.
    uintptr_t bits;
private:
  	// 一些成员方法...
public:
  	class_rw_t* data() {
        return (class_rw_t *)(bits & FAST_DATA_MASK);
    }
    void setData(class_rw_t *newData)
    {
        assert(!data()  ||  (newData->flags & (RW_REALIZING | RW_FUTURE)));
        // Set during realization or construction only. No locking needed.
        bits = (bits & ~FAST_DATA_MASK) | (uintptr_t)newData;
    }
		// 一些成员方法...
}

这个结构体只有一个 64 位的成员变量 bits。而它最重要的两个类方法也列举了出来：data、setData。

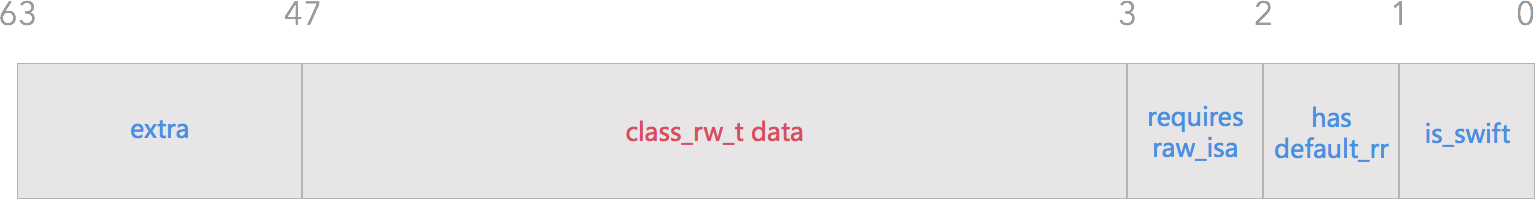

bits 的内存布局可以用下面的示意图表示：

is_swift：指示持有它的 objc_class 是不是一个 swift 语言的类；
has_default_rr：指示持有它的 objc_class 有没有默认实现 retain/release/autorelease 等方法；

`class_rw_t` 与 `class_ro_t`

一个 objc_class 类中的属性、方法还有遵循的协议信息都保存在了 class_rw_t 中：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
struct class_rw_t {
    uint32_t flags;
    uint32_t version;

    const class_ro_t *ro;

    method_array_t methods;
    property_array_t properties;
    protocol_array_t protocols;

    Class firstSubclass;
    Class nextSiblingClass;
};

其中还有一个类型为 class_ro_t 指向常量的指针 ro，其中存储了当前类在编译期就已经确定的属性、方法以及遵循的协议：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
struct class_ro_t {
    uint32_t flags;
    uint32_t instanceStart;
    uint32_t instanceSize;
    uint32_t reserved;

    const uint8_t * ivarLayout;

    const char * name;
    method_list_t * baseMethodList;		// 持有这个类的 实例方法列表
    protocol_list_t * baseProtocols;	// 持有这个类的 实例协议列表
    const ivar_list_t * ivars;				// 持有这个类的 实例变量列表

    const uint8_t * weakIvarLayout;
    property_list_t *baseProperties;
};

在编译之后，class_data_bits_t.data 直接指向 class_ro_t，
也就是说 class_ro_t 是编译时产生的；
在 Runtime 加载了对应的 objc_class 之后，class_data_bits_t.data 与 class_ro_t 的指向关系中插入了 class_rw_t 这个类，
也就是说 class_rw_t 是运行时产生的；

`iva_t` && `method_t` && `protocol_t`

class_rw_t 与 class_ro_t 两个类最要的三个成员变量：实例方法列表、实例协议列表、实例变量列表。

这三个列表都是三个基本类型的列表：

ivar_t 表示的是一个实例变量，其关键字段是 字段起始位置的相对地址、字段名称、字段类型：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
struct ivar_t {
    int32_t *offset;
    const char *name;
    const char *type;
    // alignment is sometimes -1; use alignment() instead
    uint32_t alignment_raw;
    uint32_t size;

    uint32_t alignment() const {
        if (alignment_raw == ~(uint32_t)0) return 1U << WORD_SHIFT;
        return 1 << alignment_raw;
    }
};

method_t 是表示一个实例方法，其关键字段是 方法选择器、方法名称、方法实现 三个：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
struct method_t {
    SEL name;
    const char *types;
    IMP imp;

    struct SortBySELAddress :
        public std::binary_function<const method_t&,
                                    const method_t&, bool>
    {
        bool operator() (const method_t& lhs,
                         const method_t& rhs)
        { return lhs.name < rhs.name; }
    };
};

其中：

IMP 的底层，实际上就是一个函数的地址，编译结果是 void * 类型；
binary_function 是 c++ 的语言：binary_function

protocol_t 是一个协议的类型，它的结构就比较复杂了：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
struct protocol_t : objc_object {
    const char *mangledName;
    struct protocol_list_t *protocols;
    method_list_t *instanceMethods;
    method_list_t *classMethods;
    method_list_t *optionalInstanceMethods;
    method_list_t *optionalClassMethods;
    property_list_t *instanceProperties;
    uint32_t size;   // sizeof(protocol_t)
    uint32_t flags;
    // Fields below this point are not always present on disk.
    const char **extendedMethodTypes;
    const char *_demangledName;

    const char *demangledName();

    const char *nameForLogging() {
        return demangledName();
    }

    bool isFixedUp() const;
    void setFixedUp();

    bool hasExtendedMethodTypesField() const {
        return size >= (offsetof(protocol_t, extendedMethodTypes)
                        + sizeof(extendedMethodTypes));
    }
    bool hasExtendedMethodTypes() const {
        return hasExtendedMethodTypesField() && extendedMethodTypes;
    }
};

总结：类派生图

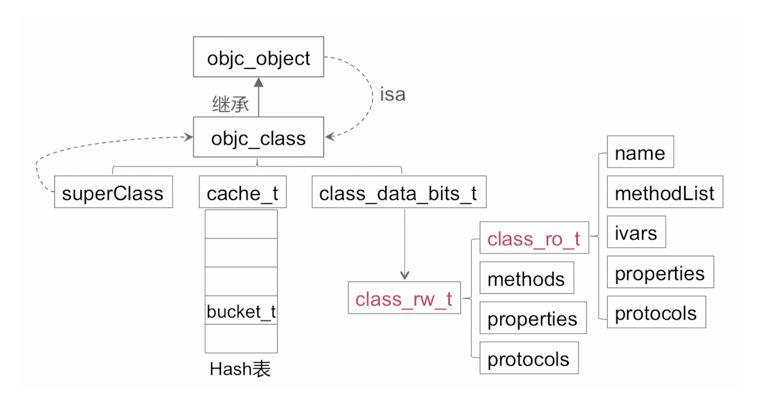

上面列举的这些类，它们在代码中体现的派生结构，可以用下面的图表示：
