分页技术

参考：

• https://stackoverflow.com/questions/29945171/difference-between-page-table-and-page-directory

设计

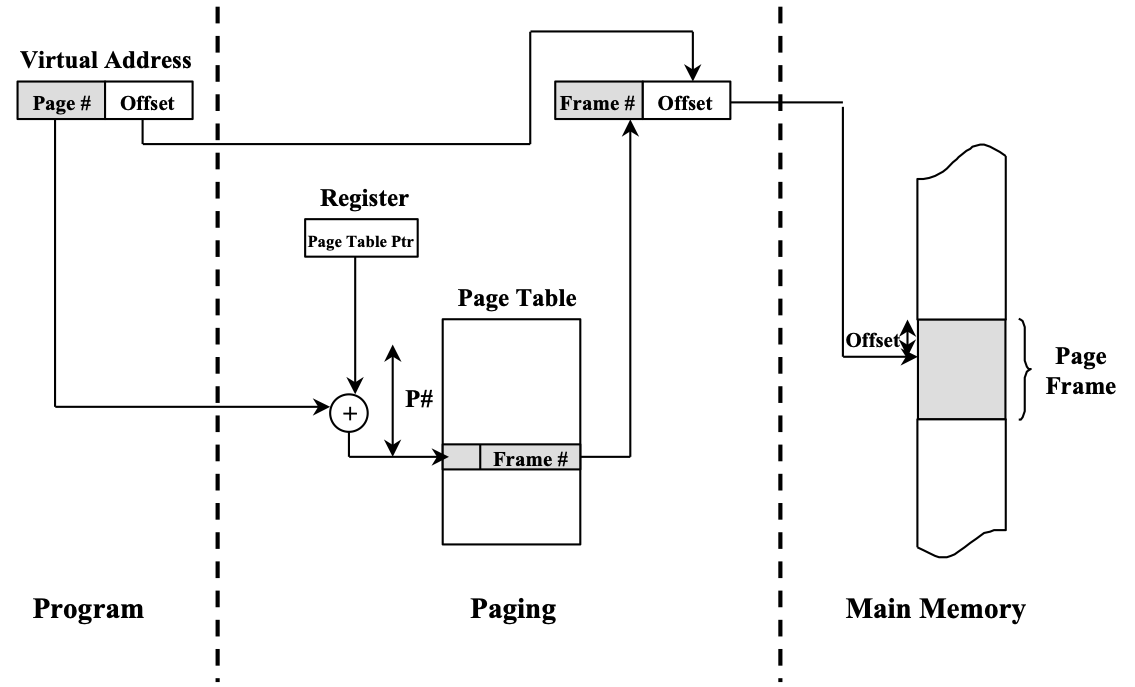

下面一张图可以展示分页技术的层级设计过程：

概念

页 (Page)：

• 在进程的逻辑地址中，一段连续地址的集合。
• 页的大小一般提供三种规格：4K、2M、4M

Frame：

• 在内存的物理地址中，一段连续地址的集合。
• 一个 Page 与一个对应的 Frame 对应，Frame 的大小与 Page 也是相同的。

页表 (Page Table) 与页目录 (Page Directory)：

• 页表：是一个有 1024 个 32-bit 元素的列表，每一个元素都指向一个真实的物理地址；

  如果页表大小为 4K，我们只能表示 1024 * 4K = 2^22，22-bit 的逻辑地址。而我们需要 4G = 32-bit 的逻辑地址。因此如果只有一个页表，我们无法表示整个逻辑地址空间。

• 页目录：因为页表无法映射所有逻辑地址而产生的二级目录，它也是一个有 1024 个 32-bit 元素的列表，每一个元素都指向一个页表的地址；

  页表和页目录项一起工作，我们即可以映射整个 4G = 32-bit 的逻辑地址。

流程
