分类
按动作特点分类：基本 RS 触发器、同步 RS 触发器、主从触发器、边沿触发器
按功能分类：RS 触发器、JK 触发器、D 触发器、T 触发器
1. 基本 RS 触发器
1.1 电路结构
1.2 动作特点
功能表：
| R | S | Qn+1 | 功 能 |
|---|---|---|---|
| 0 | 0 | ╳ | 不 定 |
| 0 | 1 | 0 | 置 “0” |
| 1 | 0 | 1 | 置 “1” |
| 1 | 1 | Qn | 保 持 |
$$Q_{n+1}$$ 卡诺图：
逻辑公式：
$$Q^{n+1} = RQ^{n} + \overline{S}\ where\ R + S = 1$$
1.3 逻辑符号
2. 同步 RS 触发器
2.1 电路结构
2.2 动作特点
功能表：
| S | R | $$S′=\overline{S}$$ | $$R′=\overline{R}$$ | $$Q_{n+1}$$ | 功 能 |
|---|---|---|---|---|---|
| 0 | 0 | 1 | 1 | $$Q_{n}$$ | 保 持 |
| 0 | 1 | 1 | 0 | 0 | 置 “0” |
| 1 | 0 | 0 | 1 | 1 | 置 “1” |
| 1 | 1 | 0 | 0 | x | 不 定 |

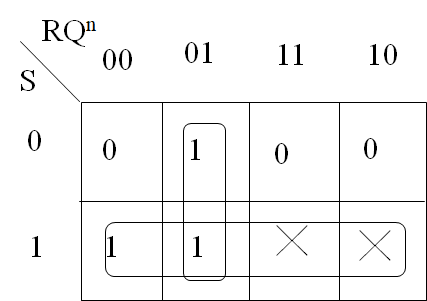

卡诺图：
逻辑公式：
$$Q_{n+1} = \overline{R}Q^{n} + S\ where\ RS = 0$$

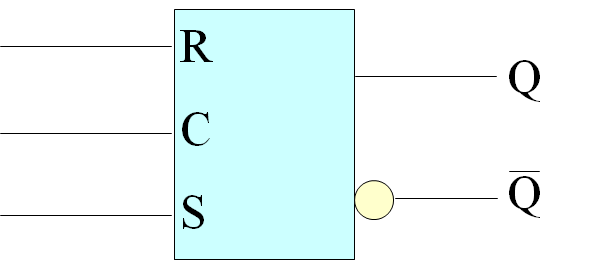

2.3 逻辑符号

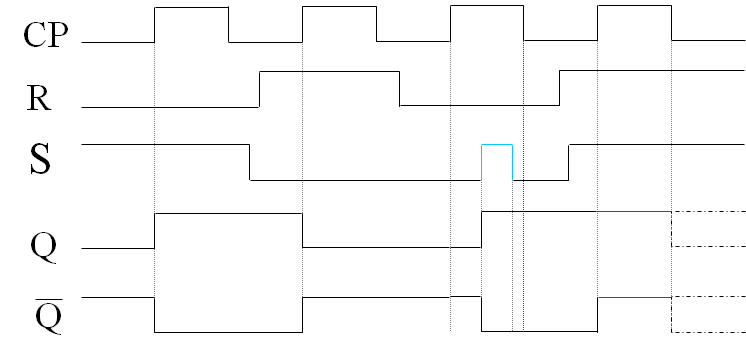

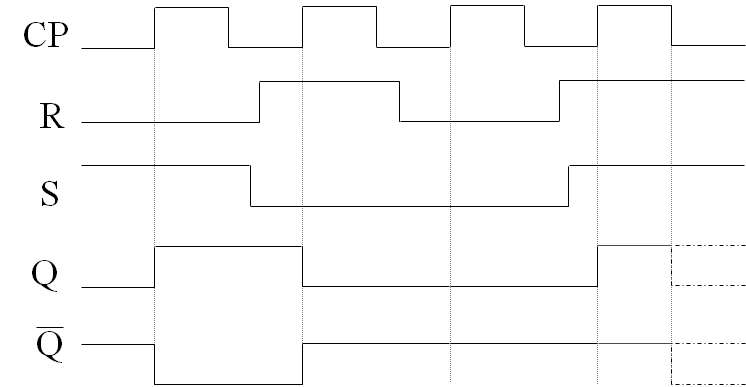

2.4 波形图
3. 主从 RS 触发器
主从RS触发器状态的翻转发生在 CP 脉冲的下降沿，即 CP 由 1 跳变到 0 的时刻。
当 CP=1 时，CP‘=0，主触发器动作，从触发器被封锁；
当 CP=0 时，CP’=1，主触发器被封锁，从触发器动作。

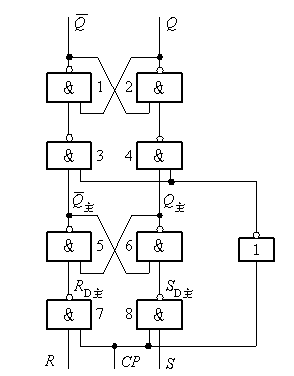

3.1 电路结构
3.2 动作特点
主从 RS 触发器的逻辑功能与同步 RS 触发器的逻辑功能相同，因此特性表、特性方程、状态图和驱动表也完全相同。
4. 主从 JK 触发器

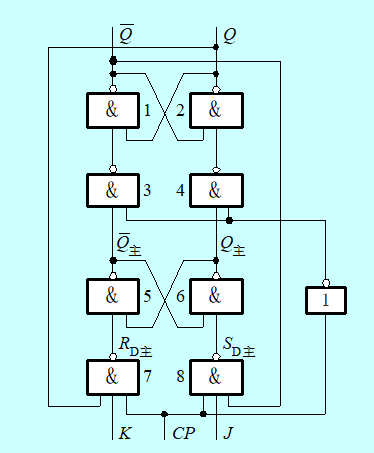

4.1 电路结构
4.2 动作特点
功能表：
| J | K | Qn+1 | 功 能 |
|---|---|---|---|
| 0 | 0 | Qn | 保 持 |
| 0 | 1 | 0 | 置 “0” |
| 1 | 0 | 1 | 置 “1” |
| 1 | 1 | $$\overline{Q_{n}}$$ | 计 数 |
逻辑公式：
同步 RS 触发器：$$Q_{n+1} = \overline{R}Q^{n} + S\ where\ RS = 0$$
又由图片信息：$$R = KQ_{n}, S = J\overline{Q_{n}}$$
所以逻辑公式：
$$Q^{n+1} = \overline{K}Q_{n} + J\overline{Q_{n}}$$

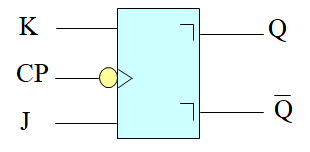

4.3 逻辑符号

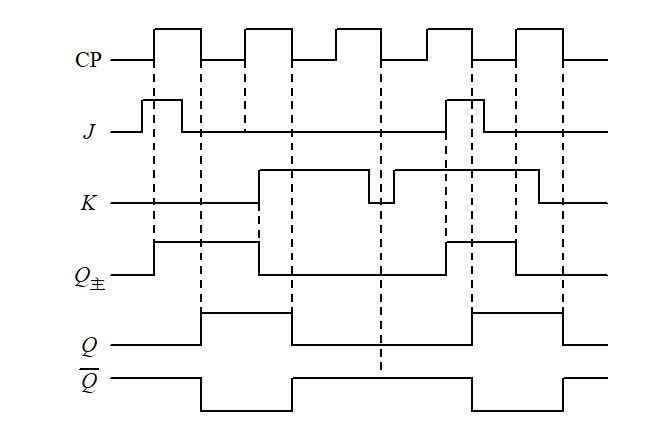

4.4 波形图
5. D 边沿触发器

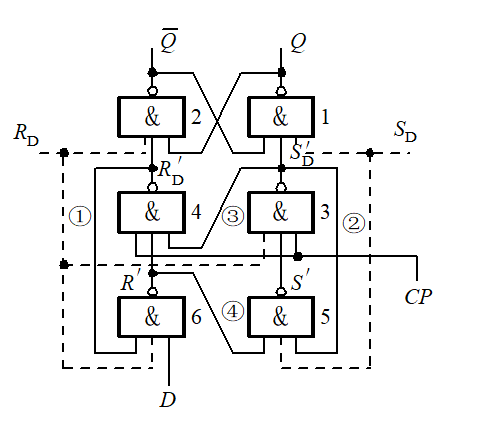

5.1 电路结构
5.2 动作特点
功能表：
| D | $$Q_{n+1}$$ | 功能 |
|---|---|---|
| 0 | 0 | 置 “0” |
| 1 | 1 | 置 “1” |
逻辑公式：$$Q_{n+1} = D$$
5.3 逻辑符号
- RD 直接置0端
- SD 直接置1端

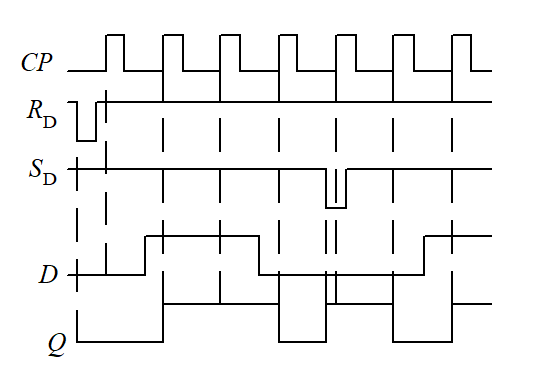

5.4 波形图
6. T 触发器
6.1 电路结构
（没有）
6.2 动作特点
功能表：
| T | $$Q^{n+1}$$ | 功能 |
|---|---|---|
| 0 | $$Q^n$$ | 保持 |
| 1 | $$\overline{Q^n}$$ | 计数 |
特性方程：
$$Q^{n+1} = T \overline{Q^n} + \overline{T}Q^n$$
