常见的传输介质
引导型传输媒介

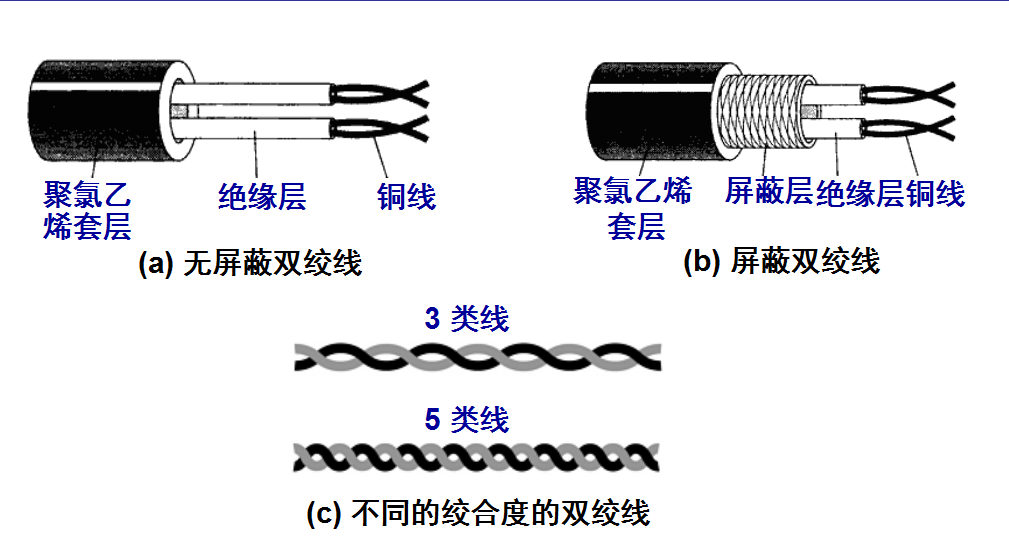

双绞线
即常用的网线,最常用的 UTP 是 5 类线 CTA5:
有许多种不同的标准适用于这种基于的铜线的物理介质。最广泛使用的包括 10BASE-T
、100BASE-TX
和1000BASE-T
(吉比特以太网), 速率分别为10 Mbit/s, 100 Mbit/s, and 1000 Mbit/s (1 Gbit/s)。
双绞线有一个“无法逾越”的“100米”传输距离。无论是 10M 传输速率的三类双绞线,还是 100M 传输速率的五类双绞线,甚至 1000M 传输速率的六类双绞线,最远有效传输距离为 100 米。

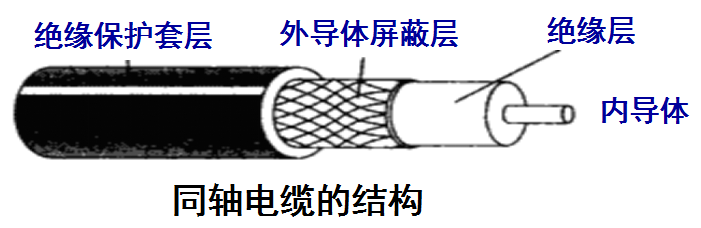

同轴电缆
同轴电缆具有很好的抗干扰特性,被广泛用于传输较高速率的数据:
光缆
通信容量非常大、传输损耗小,中继距离长、抗雷电和电磁干扰性能好、无串音干扰,保密性好、体积小,重量轻。
- 光纤由三层材料组成,中心高折射率玻璃芯,中间为低折射率硅玻璃包层,最外是加强用的树脂涂层。
- 包层的材料一般用纯二氧化硅,也有掺极微量的三氧化二硼。掺杂的作用是降低材料的光折射率。
- 涂层是用来保护光纤不受外来的损害,增加光纤的机械强度。
非引导型传输媒介
协议
10BASE-T
10BASE-T
是双绞线以太网,1990年由IEEE新认可的,编号为 IEEE802.3i
,T 表示采用双绞线,现 10BASE-T
采用的是无屏蔽双绞线(UTP
)。
数据传输速率 10Mbps基带传输,10表示10兆比特每秒,Bas e表示基带传输,T 代表双绞线(F 表示光纤)
每段双绞线最大有效长度 100m,采用高质量的双绞线(5类线),最大长度可到 150m(HUB与工作站间及两个HUB之间)。
一条通路允许连接HUB数 4个
拓扑结构 星形或总线形
帧长度 可变,最大1518个字节
最大传输距离 500m
每个HUB可连接的工作站 96个
10BASE-T
的连接主要以集线器HUB作为枢纽(HUB将在第5节中介绍),工作站通过网卡的 RJ45 插座与 RJ45 接头相连,另一端 HUB 的端口都可供 RJ45 的接头插入,装拆非常方便。
